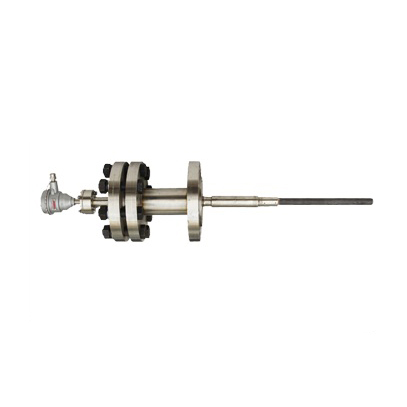

- 產品名稱：帶溫度變送器防爆熱電偶/阻
- 添加時間：2017-06-15 09:54:36
- 推薦度：
帶溫度變送器防爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套用,輸出4～20mA。
產品特點
1.二線制輸出4～20mA ,抗干擾能力強；
2.節省補償導線及安裝溫度變器費用；
3.安全可靠，使用壽命長：
4.冷端溫度自動補償，非線性校正電路；
工作原理
帶溫度變送器防爆熱電偶利用間隙隔爆原理,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰全溫度傳不到腔外,從而進行防爆。熱電偶產生的熱電勢經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4～20mA的直流電信號給工作儀表,工作儀表便顯示出所對應的溫度值。
主要技術參數：
生產執行標準：IEC584
IEC751
JB/T5518-1991
JB/T7391-1994
帶溫度變送器防爆熱電偶測溫范圍及允差
熱電偶
型號 | 分度號 | 允差等級 | |||
Ⅰ | Ⅱ | ||||
允差值 | 測量范圍℃ | 允差值 | 測量范圍℃ | ||
WRNB | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075ltl | 333～1200 | ||
WRMB | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075ltl | 333～1200 | ||
WREB | E | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004ltl | 375～800 | ±0.0075ltl | 333～900 | ||
WRFB | J | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004ltl | 375～750 | ±0.0075ltl | 333～750 | ||
WRCB | T | ±0.5℃ | -40～+125 | ±1℃ | -40～+133 |
±0.004ltl | 125～350 | ±0.0075ltl | 133～350 | ||
輸出信號：4-20mA，負載電阻250Ω；傳輸導線電阻100Ω；
輸出方法：二線制
精度等級：溫度變送器等級：0.1；0.2；0.5
顯示器精度等級：模擬指示式2.5級
數字顯示式1.0級
供電電源: 24V.DC±10%
防護等級：IP65
防爆等級：隔爆型：dⅡBT4,dⅡCT5,dⅡCT6
本質安全性：iaⅡCT6
絕緣電阻：儀表輸出線端子與外殼之間的絕緣電阻應小于50MΩ；
工作環境
安裝場所等級 | 溫度℃ | 相對濕度% | 大氣壓kPa |
C×1 | -25～+55 | 5～95 | 86～106 |
C×2 | -25～+70 | ||
C×3 | -40～+80 |
取證一覽表
防爆級別 | 防爆證號 | 認證機構
|
dIIBT4 | GYB97151 | NEPSI
|
dIIBT4 | GYB97152 | NEPSI
|
dIICT5 | GYB02475 | NEPSI
|
dIICT5 | DYB02476 | NEPSI
|
iaIICT6 | GYB05363X | NEPSI |
iaIICT6 | GYB05364X | NEPSI
|
注：NEPSI防爆認證系國家儀器儀表防爆安全監督檢驗站
