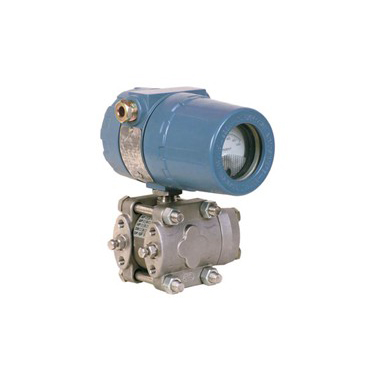

3051AP******壓力變送器概述
3051AP******壓力變送器用于測量液體、氣體或蒸汽的壓力,并將其轉換為4～20mA DC的電流信號輸出.******壓力變送器也可與HART275手操器互通訊，通過它們進行設定和監控等
******壓力變送器的技術參數
輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓：工作狀態：10.5～42V DC
本 安 型：10.5～30V DC
數字通訊：16.4～42V DC
本 安 型：16.4～30V DC
負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω
數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離***大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C
L=長度(m和ft)
R=阻抗(Ω ，包括電源阻抗)
C=電纜電容(pF/m或pF/ft)
C1=***大并聯電容(pF/m或pF/ft)
阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。 放大器部件阻尼時間常數在0.2～64秒范圍內可調。
環境溫度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【帶LCD表頭】
接液溫度：-40～120℃(-40～248?F)
3051AP******壓力變送器性能
調量程的參考精度：(包括從零點開始的線性、滯后性和重復性)：±0.075％穩定性：±0.1％量程上限/12個月
******壓力變送器的選型：
代號 | 范圍 | |||
4 | 0-4～40KPa | |||
5 | 0-40～200KPa | |||
6 | 0-1.6～700KPa | |||
7 | 0-0.4～2.0MPa | |||
8 | 0-1.6～7.0MPa | |||
代號 | 輸出形式 | |||
E | 4～20mA.DC 模擬放大器，線性輸出 | |||
S | 4～20mA.DC 智能放大器，并采用HART協議通訊 | |||
代號 | 法蘭材質 | 排氣/排液閥材質 | 隔離膜片材質 | 灌充液體 |
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 |
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | 硅油 |
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | 硅油 |
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | 硅油 |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 硅油 |
35 | 蒙乃爾 | 哈氏合金C | 鉭 | 硅油 |
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 硅油 |
代號 | 附 加 功 能 | |||
M1 | 0～100%線性指示表 | |||
M2 | LED數字顯示 | |||
M3 | LCD數字顯示 | |||
B1 | 管裝彎支架 | |||
B2 | 板裝彎支架 | |||
B3 | 管裝平支架 | |||
C0 | 1/2-14NPT錐管內螺紋接頭 | |||
C1 | 1/2-14NPT引壓接頭后部焊接引壓管φ14 | |||
C2 | 20×1.5丁字形螺紋接頭 | |||
d | 隔爆型，防爆標志ExdⅡBT4 | |||
I | 本安型，防爆標志ExiaⅡCT6 | |||
