- 產品名稱：YX/YXC/YXN電接點壓力表
- 添加時間：2017-07-05 08:29:31
- 推薦度：
介紹：
1、概述
該系列電接點壓力表適用于一般壓力表允許的工作條件。配以相應的電氣元器件，能對被測的輸出信號和系統自動控制。
YXC系列產品具有工作可靠，接點功率大的優點；
YXN系列產品適用于有機械振動和介質脈動的條件具有良好的抗振性能。

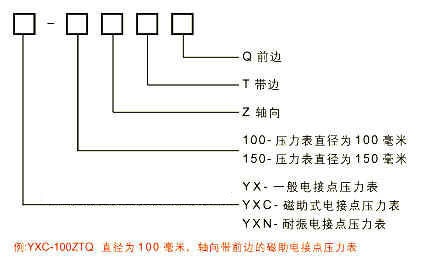

2、規格示意
3、額定負載參考值
| 電 壓 V | 電阻性負載電流A | 電感性負載電流A | |
| AC | DC | ||
| 380 | 0.08 | 0.045 | |
| 220 | 0-135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.13 |
| 50 | 0.5 | 0.4 | 0.2 |
| ＜40 | ≤1 | ||
4、技術參數
| 產 品 型 號 | YXC-100 YXN-100 | YXC-150 YXN-150 |
| 公 稱 直 徑 | Ф100 | Ф150 |
| 接 頭 螺 紋 | M20x1.5 | |
| 精 確 度 等 級 | 1.0 1.5 | |
| 測 量 范 圍 | -0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460 | |
| 使用環境條件 | 溫度-40-70℃ 相對濕度≤85％ | |
| 耐 振 等 級 | YXC系列V.H.3 YXN系列V.H.4 | |
| 電接點裝置的技術參數 | ***高工作電壓：DC220V AC380V | |
| 觸點***大功率：30VA(阻性負載) | ||
| 控制方式：可調節上、下限緩行磁助接點開關 | ||

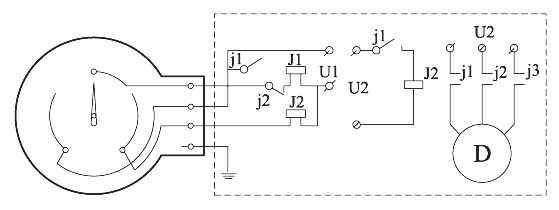

5、電接點壓力表電氣原理圖

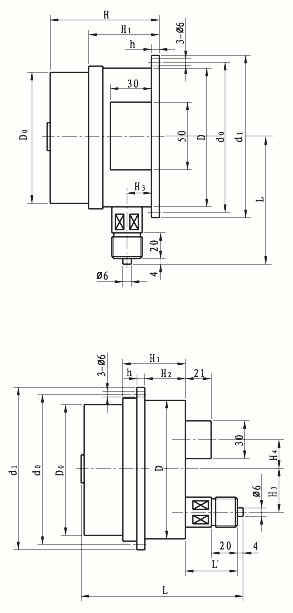

6、外形尺寸
